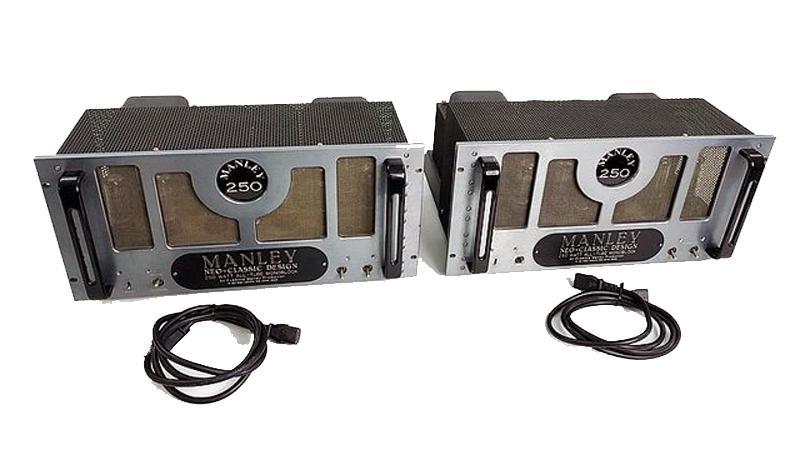

УСИЛИТЕЛИ МОЩНОСТИ NEO-CLASSIC 250 МОНОБЛОКИ (пара)
«250 Neo-Classic обладает тем трудноопределимым качеством, которое мгновенно проявляется при прослушивании — это фундаментальная верность музыке... Его звуковая индивидуальность была честной до глубины души и совершенно не суетливой, позволяя рассматривать музыку как объект, который нужно любить и лелеять, а не как коллекцию звуков, которые нужно разбирать и анализировать до бесконечности».
- Джон Аткисон (John Atkison), журнал «Stereophile», сентябрь 2002 года.
Моноблоки Manley 250 и 500 Вт на данный момент являются в компании самыми мощными производственными моделями, работающими по схеме push-pull. Любые мощные усилители требуют значительно более высокого уровня мастерства и серьезного опыта для воплощения схемы в реальность, поэтому Neo-Classic 250, обладающий огромными возможностями, имеет свои собственные конструктивные особенности, которые опираются на усовершенственную элементную базу и оригинальные схематические решения, полученные за долгие годы разработок. Надежность, на которую вы можете положиться, в сочетании с музыкальной точностью и эмоциональным посылом — вот что обещают и четко обеспечивают эти усилители. Возможность переключения режимов работы выходного каскада позволяет слушателю выбирать между соблазнительными качествами триода и более мощной ультралинейной конфигурацией, чтобы соединять достоинства и нивелировать недостатки своей системы.
Начиная с 1998 года команда R&D (исследования и разработки) известного отдела Manley magnetics полностью модернизировала все выходные трансформаторы с целью вернуть сочный и богатый среднечастотный диапазон своих винтажных моделей. В 2013 году снова изменились параметры трансформаторов для работы выходного каскада в ультралинейном режиме. Данный метод в последние дни эпохи безраздельного господства электронных ламп превратился почти в универсальный, представляя собой великолепно звучащий баланс между детальностью триода и мощью пентода, позволяя добиться более глубокого нижнего регистра при высокой мощности с меньшими искажениями. Часы прослушиваний, измерений и точной настройки в результате принесли свои плоды и потрясающий результат.
«Они обладают большим контролем над музыкой, силой и гармонией. Они обладают широким диапазоном как на высоких, так и на низких частотах, и владеют этим без особых усилий. Ни разу я не почувствовал какого-то напряжения. Все, что вы получаете — это классическое качество изготовления, честное звучание и тонкий намек на винтажные оттенки, которые все больше людей начинают ценить... Лампы рулят!».
- Al Chieng, Положительные отзывы, октябрь 2019 -
Огромные мощные конденсаторы обеспечивают усилитель энергией на самых динамичных музыкальных фрагментах, позволяя получить плотный и упругий бас, мощную энергетику и прочувствовать все эмоции исполнителей, которые часто превосходят аналогичные показатели конкурирующих транзисторных усилителей. Выходные лампы работают при повышенном анодном напряжении и относительно низком токе покоя, что теоретически повышает рабочий ресурс ламп. Для получения оптимальных характеристик в каждом усилителе лампы подбираются индивидуально (с помощью специального компьютера), при этом каждая выходная лампа имеет свою собственную регулировку смещения. Контрольные гнезда и подстроечные резисторы смещения удобно расположены за овальной вставкой на передней панели моноблоков (для регулировки понадобятся тонкая отвёртка и простой мультиметр).
Во избежание сильной потери мощности при первом включении «холодного» усилителя, компания разработала режим «Soft-Start» (плавное включение нагрузки), который функционирует, как и дежурный режим «Ever-Warm», позволяющий усилителям быть всегда прогретыми для комфортного прослушивания. В этом режиме каждый моноблок потребляет всего 30 Вт энергии. Мигающий зеленый светодиод напоминает пользователю, что усилитель находится в режиме прогрева, при котором накалы ламп постоянно запитаны, а на аноды подается половина номинального напряжения питания. При этом моноблоки способны воспроизводить входной сигнал, но качество звучания будет посредственным. Пользователь может использовать переключатель MUTE — тумблер отключения звука удобно расположен на передней панели, а скошенная задняя часть корпуса облегчает подключение межблочных кабелей, акустических кабелей и кабеля питания IEC.
Однажды рецензент одного журнала написал о Manley 250 следующее: «В триодном режиме пара Manley создает удивительно трехмерное звуковое пространство, одновременно и убедительное, и завораживающее. При переключении в пентодный режим у Manley хватает мускулов, чтобы буквально переместить симфонический оркестр прямо в вашу гостиную». «Когда я слушал тот же самый материал через ламповые усилители в триодном режиме, я плакал. Да, слезы бежали по моим щекам, пока я вскакивал на ноги, размахивая руками, испытывая буквально физическую нагрузку от насыщенной эмоциями музыки. Эмоции — этот самый важный компонент, лежащий в ее основе. Manley пропускают через себя эту эмоциональную информацию, а другие (транзисторные усилители) с этим, увы, не справляются».
Технические характеристики и особенности
Тип: усилитель мощности, полностью ламповая моноблочная конструкция
Лампы выходного каскада: 10хEL34B
Драйверная часть: 2х12BH7 EH
Входная лампа: 1х12AT7
Балансные и несимметричные входы: RCA и XLR (переключаемые)
Переключатель MUTE: на передней панели
Переключение режимов работы выходного каскада Triode/Tetrode: на передней панели
Режим включения SOFT-START (плавное включение нагрузки): минимизирует пусковой ток, подавая на усилитель половину номинального напряжения питания.
Режим EVER-WARM (постоянный прогрев): в режиме ожидания поддерживает прогрев ламп, подавая на усилитель половину номинального напряжения питания (30 Вт)
Прецизионный выходной трансформатор MANLEY: разработан и изготовлен в лаборатории Manley Labs
Контрольные гнезда и подстроечные резисторы смещения: скрыты под овальной крышкой передней панели (для регулировки понадобятся тонкая отвёртка и простой мультиметр).
Ток покоя выходных ламп: 27,5 мА
Большие фильтрующие/накопительные конденсаторы емкость: 3800 мкФ x 2
Скошенная задняя часть корпуса: обеспечивает удобную коммутацию
Акустические терминалы WBT: стандарт CE, совместимые с европейскими моделями акустических систем
Входная чувствительность: 1В для полной мощности
Входная чувствительность (RCA): триод = 1,637 В, тетрод = 1,837 В
Входная чувствительность (XLR): триод = 3,2 В, тетрод = 3,6 В
Входная чувствительность триода: 174 мВ на 1 ватт (8 Ом)
Входная чувствительность тетрода: 146 мВ на 1 ватт (8 Ом).
Коэффициент усиления Triode/Tetrode: 30/ 32 дБ
Входное сопротивление RCA: 116 кОм @ 1 КГц
Входное сопротивление XLR: 270 кОм @ 1КГц; 20 кОм @ 20КГц; 38 кОм @ 20Гц
Фактическое выходное сопротивление Triode/Tetrode: 0,538 /0,465 Ом
Рекомендуемая нагрузка: 5 Ом
Коэффициент демпфирования режим Triode/Tetrode: 14.8/17,2
Установите смещение на: 275 мВ постоянного тока, замеры нужно проводить между каждой контрольной точкой и землей
Отношение сигнал/шум 1 Вт на 8 Ом: -80 дБ; -90 дБ A-взвешенный
Динамический диапазон: 93 дБ
Частотный диапазон: 10Гц-30кГц
Выходная мощность: 250 Вт (ультралинейный режим) при 5 Ом, 125 Вт (триодный режим) при 5 Ом; 1,5% КНИ
Потребляемая мощность: 30 Вт — в дежурном режиме «EVER-WARM», 815 Вт — максимум.
Рабочее напряжение сети: устройство рассчитано на напряжение сети страны назначения — 100 В, 120 В или 220-240 В переменного тока (может быть изменено при переподключении силового трансформатора и замены предохранителя).
Сетевой предохранитель 220-240 В: керамический тип MDA 8 ампер SLO-BLO медленный (с задержкой)
Предохранитель B+: керамический тип MDA 1 1/2A SLO-BLO медленный (с задержкой)
Подсветка логотипа: 0,3 А лампа подсветки "Fuse-Lamp" 1/4" X 1 1/4".
Серийные номера, следующие за N250188: светодиодная подсветка.
Шнур питания: съемный стандарта IEC (вилка соответствует стране назначения)
Размеры устройства (ШхГхВ, мм): 482 x 330 x 230
Вес брутто: 33кг/каждый
Вес устройства: 30,8кг/моноблок
* Технические характеристики могут быть изменены
| Производитель: |
|
| Серия |
|
Предлагаем вашему вниманию небольшой видеоролик
с демонстрацией работы и звучания усилителей мощности
MANLEY NEO-CLASSIC 250 MONOBLOCKS
Перейти к просмотру Видео
MANLEY NEO CLASSIC 250 MONOBLOCKS @ TANNOY SGM 3000 SUPER GOLD MONITOR
Музыка из этого видео:
Усилитель мощности Manley Neo-Classic 250
Представлен в интернет магазине MMS-Store.ru
Усилитель мощности Manley Neo-Classic 250 — это знаменитый напористо-энергичный звук, усиленные шасси, массивные выходные трансформаторы.
Моноблок Manley 250 — один из самых мощных двухтактных усилителей в модельном ряду Manley. За долгие годы развития и скрупулезных доработок схемотехника и элементная база претерпели немало изменений, оттачиваясь до совершенства.
Надежность, на которую можно полагаться, вместе с музыкальной правдивостью и эмоциональным воздействием — вот что дают эти усилители, и мы это слышим. Конструкцией предусмотрена возможность переключения режимов работы выходного каскада: завораживающий музыкальностью триод и энергетика, напор пентодного включения.
В цепи анодного питания присутствуют накопительные конденсаторы большой емкости, моментально отдающие огромный запас энергии, необходимый для реалистичной передачи динамических всплесков и глубокого, монументального баса, что зачастую заставляет транзисторных соперников потесниться.
Выходные лампы работают при повышенном анодном напряжении и относительно низком токе покоя, что повышает рабочий ресурс ламп. При этом каждая выходная лампа имеет индивидуальную подстройку смещения.
Для получения оптимальных характеристик каждый усилитель комплектуется тщательно подобранными экземплярами выходных ламп, подбор которых осуществляется на специальном компьютере.
Построечные резисторы смещения и контрольные гнезда удобно расположены под овальной крышкой передней панели.
Чтобы снизить большое потребление мощности во время «холодного» включения, применен режим Soft Start.
Есть также режим Ever-Warm, при котором накалы ламп постоянно запитаны, а на аноды подается половина номинального напряжения питания. При этом усилитель потребляет всего 30 Ватт мощности.
Мигающий зеленый светодиод напоминает пользователю о том, что усилитель находятся в режиме Ever-Warm (при этом усилитель способен воспроизводить входной сигнал, хотя и с невысоким качеством).
На лицевой панели имеется тумблер «mute», Задняя панель в новой версии скошена с целью облегчить подключение межблочных и акустических кабелей, а также сетевого шнура.
Еще в 1998 году группа инженеров Manley разработала принципиально новую конструкцию выходных трансформаторов. Разработки велись с целью воссоздать роскошную, богатую середину, которой издавна славились элитные модели Manley. К 2000 году 250-ваттные моноблоки были полностью переделаны. Также ставилась задача добиться более глубокого нижнего регистра с повышенной мощностью и минимальными искажениями.
Особенности Manley Neo-Classic 250
Характеристики Manley Neo-Classic 250
Система с компонентами Manley Laboratories
Автор: Николай ЕФРЕМОВ Ссылка на оригинал статьи на Salonav.com
Тема ламповых усилителей не теряет актуальности, и сегодня у нас на испытаниях сразу несколько изделий от авторитетного американского производителя. Именно с Manley для многих российских аудиофилов в далёких 90-х началось знакомство с High End Audio, а сейчас появилась возможность познакомиться с теми же культовыми моделями в современном исполнении.
ЖИЗНЬ В ВАКУУМЕ
Manley и High End Audio — суть синонимы, причём не только в России, но и во всём мире. Как мне кажется, авторитет компании объясняется тем, что она выпускает технику не только звучащую, но и бескомпромиссную по надёжности с продуманным пользовательским функционалом. И провести черту между категориями Home и Professional в её каталоге не так-то просто — независимо от назначения компоненты имеют единый «студийный» дизайн (молотковая эмаль, металлические сетки, проушины для рэкового крепления) и рассчитаны на суровую ежедневную эксплуатацию.
Фонокорректор Chinook предельно лаконичен с виду, но это аппарат достаточно продвинут, чтобы стать первым усилительным звеном в современной аналоговой системе. В каждом канале всего пара двойных триодов 6922 (могут использоваться также аналоги 6DJ8, 7308 и ECC88), а усиление в зависимости от отдачи картриджа можно задать в 45, 50, 60 и 65 дБ. Здесь мы явно имеем дело с коротким и простым звуковым трактом, а это большой плюс для натуральности звучания. И коррекция предельно точная — отклонения от стандартной характеристики RIAA не превышают ±1 дБ во всём рабочем диапазоне. Оптимальное согласование ММ-головок обеспечивается подбором входной ёмкости из значений 50, 100, 150, 200, 250, 300 и 350 пФ при стандартном входном сопротивлении 47 кОм. Для МС оптимум нагрузки задаётся с большей точностью: коммутируемый набор резисторов 50, 100, 200, 400 и 800 Ом предоставляет 32 значения для подбора входного сопротивления.
Из особенностей Chinook также отмечу 45-секундную задержку выходного сигнала после включения и фирменные RCA разъёмы с позолотой и тефлоновым диэлектриком.
Концепцию короткого тракта продолжает предусилитель Jumbo Shrimp. У него в каждом канале три двойных триода: 12AT7EH (Electro-Harmonix, Россия) на входе, катодный повторитель на 5670 (General Electric, USA) и на выходе 7044 или 5687, тоже от из старых запасов General Electric.
Набор входов предусматривает подключение пяти линейных источников. Разъёмы RCA впаиваются в печатную плату, и туда же — выводы герметичного галетного переключателя. На лицевую панель его ось выводится через длинный шток — идеальное решение для сокращения сигнальных цепей. Регулятор громкости — моторизованный ALPS, соответственно, управление возможно с фирменного радиочастотного пульта ДУ. Предусмотрена и регулировка баланса, но только ручная.
Регулируемый выходной сигнал выдаётся через аудиофильские конденсаторы Multicap PPFMX (фольговый полипропилен) на две стереопары RCA. При выходном сопротивлении 50 Ом пред может работать с любыми оконечниками и не слишком чувствителен к качеству соединительных кабелей.
В каталоге Manley Labs. моноблоки Neo Classic 250W по мощности уступают лишь 500-ваттным 500W. Но и 2 х 250 Вт (КНИ=1,5% на 5 Ом при полной мощности) как в нашем случае, вполне достаточно для большинства помещений. Эта довольно редкая для ламповых усилителей мощность обеспечивается десятью пентодами Tungsol EL34 российского производства, по пять баллонов в плече. Они могут работать как в ультралинейном, так и триодном режиме, который задаётся тумблером на лицевой панели.
Помимо внушительного набора ламп производят впечатление габариты силового и выходного трансформаторов на традиционном для Manley Ш-железе, а также пара сглаживающих конденсаторов по 3800 мкФ на 450 В. При включении обеспечивается плавная подача анодного напряжения. В режиме Ever-Warm каждый моноблок потребляет не более 30 ВА, а при полной мощности — 815 ВА.
Для каждой выходной лампы предусмотрена индивидуальная балансировка: под именным шильдиком на лицевой панели спрятаны подстроечные сопротивления и контактные площадки для контроля тока. Для регулировки потребуется тонкая отвёртка и простейший цифровой вольтметр.
Раскачиваются выходные лампы двойным триодом 12BH7 Electro-Harmonix, а входной сигнал усиливается двумя каскадами на 12АТ7.
Подключать оконечники можно как по обычным, так и балансным входам.
Акустические системы в нашем сетапе — напольные трёхполосные KEF Reference 3 чувствительностью 87,5 дБ/Вт. Источник — хорошо знакомый проигрыватель Transrotor Z3 с головкой Ortofon 2М Black. Вся кабельная обвязка — Kimber Kable Monocle.
Первое, что я отметил в самом начале прослушивания — полное отсутствие фона и шумов колонках при поднятом тонарме. Многие упрекают ламповую технику за посторонние помехи в тракте, но с Manley у нас мёртвая тишина, как в студии.
Второй интересный момент — сочетание поистине нереального динамического потенциала усилителей с пространственной точностью точечных излучателей Uni-Q. Как видно на фото, колонки стояли у нас широко, и звуковая сцена получалась во всю ширину комнаты, от стены до стены. Вокал и солирующие инструменты оказывались в центре на расстоянии метра-полутора за линией колонок, а второстепенные виртуальные источники — по бокам спереди. Поэтому любая запись звучала очень эффектно, с пространственным разделением исполнителей и звуковых эффектов. Именно благодаря мощности Neo Classic 250W картина эта оставалась незыблемой, с крепким басовым фундаментом на любой громкости. Да ив звучании в целом чувствовалась основательность, убедительная плотность по всему звуковому фронту.
Вклад предварительного усиления тоже очевиден. Мне и раньше приходилось слушать головку Ortofon 2М Black, и особых музыкальных способностей она не демонстрировала. С фонокорректором Chinook она «подорожала» как минимум вдвое — и микродинамика возросла, и выразительности прибавилось, и верхний диапазон заметно оживился. Пред Jumbo Shrimp всё это усиливает в неизменном виде, его прозрачность (т.е. малый уровень искажений) сохраняется при любом положении регулятора громкости.
Но главное звено, задающий характер звучания всей системе, конечно же, Neo Classic 250W. Моноблоки выдают очень подвижный саунд с мгновенными и естественными переходами от тихих фрагментов к резким пикам, создают ударную волну, ощутимую всем телом. В звучании нет ни монотонности, ни затягивания атаки, ни раздутого баса. Вот эта лёгкость, с которой оконечники перекрывают свой внушительный динамический диапазон, и есть главное их преимущество перед транзисторными конкурентами. И, конечно, ощущение жизни, натуральных вибраций, которое сохраняется даже на едва слышимых уровнях громкости — если в комнате нет посторонних шумов, вы почувствуете и атмосферу концертного зала, и то, как «дышит» запись в паузах.
Немаловажно и то, что в отличие от большинства другой ламповой техники, компоненты Manley не окрашивают звучание настолько, чтобы это влияло на впечатление от музыки. Характерная сигнатура EL34 чувствуется, но в данном случае она идёт на пользу — оживляет тембры и наполняет звуковую картину оттенками. И это всё, повторюсь, при всей сумасшедшей динамике Neo Classic 250W.
Система оставляет сильное впечатление, и для этого вовсе не нужно быть искушённым аудиофилом — усилители Manley способны увлечь звучанием кого угодно.
МУЗЫКА
СИСТЕМА
Manley Chinook
Производитель: Manley Laboratories, Inc. (США)
Manley Jumbo Shrimp
Manley Neo Classic 250W
Благодарим компанию SoundProLab за помощь в проведении теста
